無刷直流電機驅動器BL-2450NS

來源：深圳市鑫海文科技有限公司|發布時間：2019-04-15 20:52



無刷直流電機驅動器BL-2450NS

主要特點：
24V直流供電
啟停及轉向控制
過流、過壓、過載及堵轉保護
外部模擬量調速
制動快速停車
強制風冷散熱
故障報警輸出
多功能面板控制（速度顯示及參數設定）
適用于不帶霍爾信號輸出的電機驅動

性能指標：

電氣性能
供電電源 直流24V，±20%
額定功率 最大800W（根據所選電機確定）
額定轉速 根據所選電機確定
額定轉矩 根據所選電機確定
調速范圍 150RPM~額定轉速常溫常壓下
絕緣電阻 〉100MΩ常溫常壓下
絕緣強度 1KV，1分鐘

使用環境及參數
冷卻方式 強制風冷散熱
使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
溫度 -10℃~+65℃
濕度 <80%RH，無凝露，無結霜
振動 5.9m/S² Max
保存溫度 -20℃~+65℃
體積 185x110x70（mm）
重量 1Kg

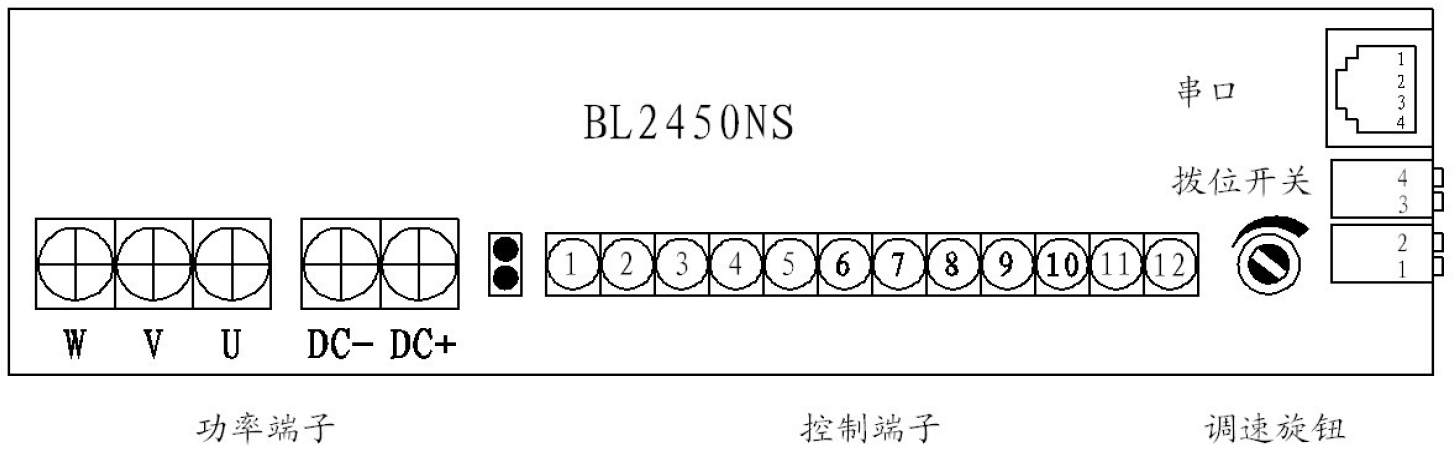

端子及使用說明：
無刷直流電機驅動器BL-2450NS
根據上圖所示，各接口功能列表
端子標記 端子定義
功率端子 DC+、DC- 接直流電源。DC+與正極相接，DC-與負極相接
U、V、W 端子的U、V、W與電機的U、V、W三相對應連接
控制端子 1月5日 保留
6 SPEED 速度信號輸出接口
7 FAULT故障信號輸出接口（低電平電機故障）
8 COM信號接地端
9 ANI外部模擬電壓調速輸入，默認輸入電壓0-5V
10 BRK制動停車信號，與VCC端口短接電機制動停車
11 DIR電機轉向控制信號，與VCC端口短接電機反轉，斷開電機正轉
12 R/S電機啟停控制信號，與VCC端口短接電機啟動，斷開電機自然停車
串行接口 2 RXD接收數據端
3 TXD發送數據端
1、4 COM信號接地端
指示燈 紅燈閃爍 電機故障
綠燈閃爍 電機待機
交替閃爍 電機正常運行
調速旋鈕 調節電機轉速 順時針旋轉電機速度增加，逆時針旋轉電機速度減小
撥位開關 1 ANI1通過調速旋鈕調節電機轉速，撥位開關上撥關閉，下?lián)苓x通
2 ANI2通過外部模擬電壓輸入端口調節電機轉速
3 HTYPE 保留
4 控制面板選通開關
注：1速度脈沖為占空比50%的方波，幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系：N=F*60/P（P為電機極對數）
2當出現故障時，請及時斷電檢查系統，排除故障后上電重啟。
3ANI1與ANI2同時只能有一個輸入選擇有效。

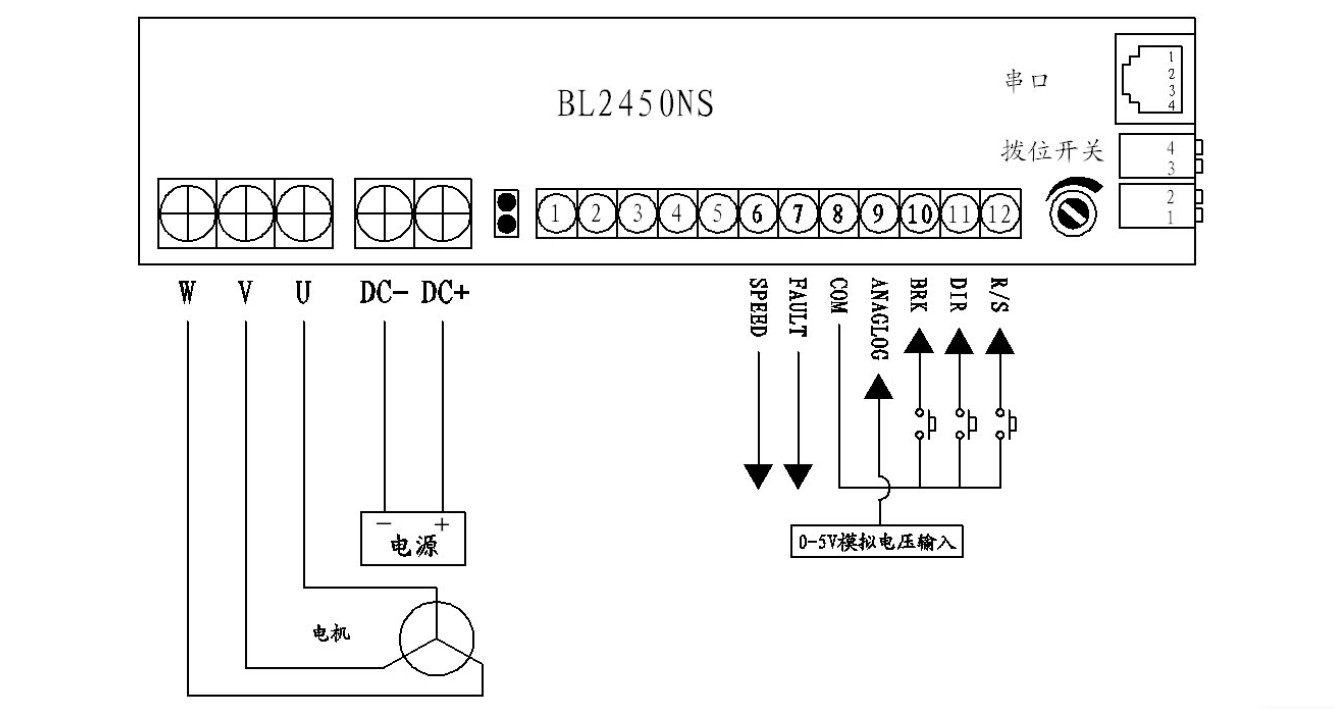

典型接線圖：
無刷直流電機驅動器BL-2450NS
用戶在接線要注意以下幾點：
斷電1分鐘后才能進行底板檢查或更換保險管。
