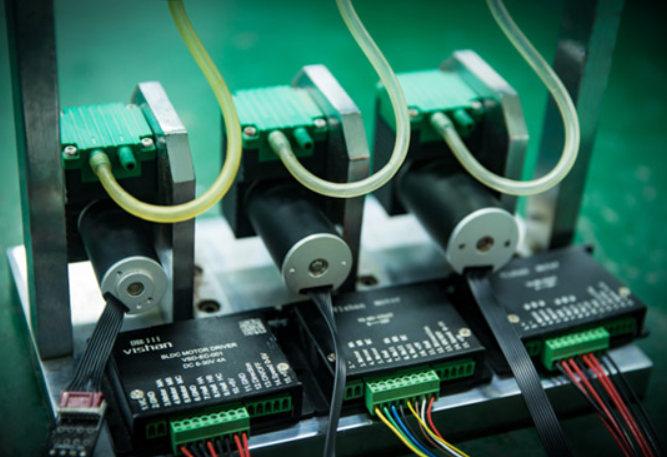

微型泵無刷電機方案
來源：深圳市鑫海文科技有限公司|發布時間：2019-10-09 17:54
方案背景：
微型泵只需要抽水或溶液，必須具備自吸能力，并對流量和輸出壓力有要求。針對以氣體或液體為介質的泵類應用，市面上能夠給到多種選擇的產品不多。不同于其他的應用場合，大部分泵類產品要求電機可以承載較大軸向以及徑向負載，這對無刷電機內部設計提出更大的挑戰。
同時微型泵大部分只能滿足水氣兩種場合之一的使用要求，能夠滿足水氣兩用，可以長期干轉不損壞泵體的產品還非常少。但是微型泵抽氣或抽真空，有時會有液態水進入泵腔，所以要求微型泵既能抽氣又能抽水。
無刷電機參數和應用：
|
直徑 |
電壓（VDC） |
空載轉速（RPM） |
最大連續機械功率（@25℃（（W） |
最大連續扭矩（mNm） |
長度 |
最大連續工作電流 |
重量 |
|
22 |
24 |
5500 |
7 |
6 |
38 |
1 |
63 |
|
28 |
24 |
4000 |
20 |
25 |
25 |
1.5 |
188 |
|
32 |
24 |
4000 |
25 |
40 |
40 |
1.5 |
255 |
|
36 |
24 |
4000 |
35 |
50 |
50 |
2.5 |
317 |
|
36 |
24 |
4000 |
45 |
100 |
100 |
2.5 |
366 |
以上為電機參數
方案優勢：
隨著泵類氣體或液體為介質的泵類應用，我司可提供多種選擇。同時伴隨著泵類客戶對于有刷電機的更新?lián)Q代步伐加快，但又受制于驅動控制技術，電機以及驅動控制整體解決方案變得重要并且有意義。
我司針對泵類產品開發出全系列內置驅動型號，產品可覆蓋22mm至36mm外徑，最大輸出功率可達到50W。
功能特點：
1.獨特的電磁繞線組設計具備更大的功率密度和更高的效率；
2.高性能內置驅動器可以提供多項定制功能：調速，速度信號反饋以及速度閉環等；
3.超高壽命，可達到一萬小時以上；
4.適用于各種特殊場合，例如一些易燃，易爆的氣體場合；
