無刷電機
主頁 > 解決方案 > 無刷電機 >
半導體無刷電機方案
來源：深圳市鑫海文科技有限公司|發布時間：2019-09-27 17:01
背景介紹：
應用行業：半導體，小型輸送機，壓面粉機，打包機，切菜機，烘培機，自動研磨拋光機等等。
產品痛點：噪音大，電磁干擾嚴重，品質不良高，運行平穩度差，另外在尺寸大小，重量以及工作效率方面都不是很理想。
無刷電機優勢：
1. 低噪音，低電磁干擾，免保養；
2. 特殊結構設計，運轉平順，可靠度高；
3. 體積小，重量輕，大扭力及高效率；
4. 高效率區間廣，調速范圍可做到30-3000RPM，十分適合負載變化大，速度變化多的操作條件
產品具體功能：

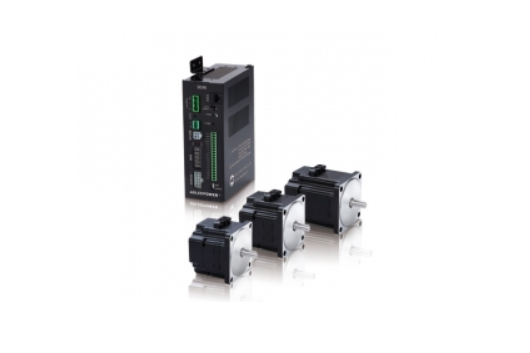

智慧型驅動器
1.本區動器提供位置、速度、扭矩三種基本操作模式。
2.數位/O輸出入規化。
3.可速度、扭力雙制同時控制。
4.驅動器內部提供8段轉速，2段加減速控制。
5.驅動器內部提供7段位置定位及歸HOME模式，可消除累積誤差量，定位更易精準，不需使用上位機（如人機、PLC）控制，故可以省下上位機之成本，因此更符合市場的需求。
6.適用于許多常用的控制介面，如RS485、標準面板、端子訊號控制、PLC和人機等方式。
7.驅動器提供24VDC，可提供SENSOR電源。
8.轉速真實呈現并可輸出DC10V供表頭及外部控制使用。
9.驅動器可輸出128PPR訊號供外部控制使用。
10.位置超差、轉速過高、過電流、過電壓和馬達堵住保護，避免異常產生時，對產品造成損害。

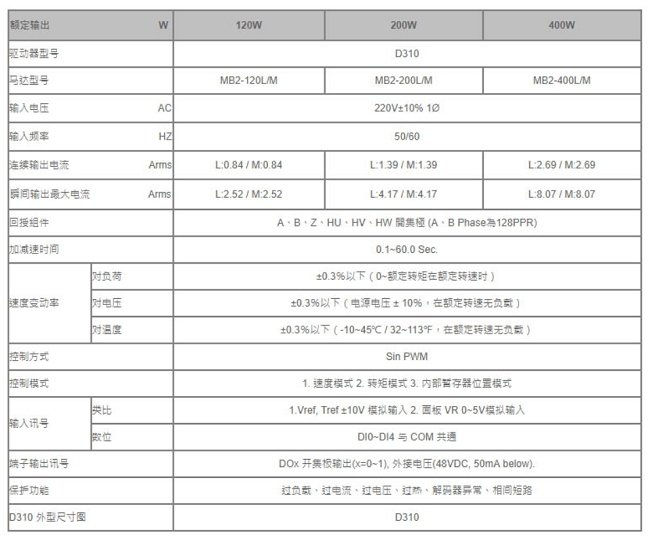

以下為電機和驅動器參數
|
額定輸出 W |
120W |
200W |
400W |
|
馬達型號 |
MB2-120L/M |
MB2-200L/M |
MB2-400L/M |
|
額定轉矩 N.m |
L：0.57/M：0.38 |
L：096/M：0.64 |
L:1.91/M：1.27 |
|
峰值轉矩 N.m |
L：1.43/M：0.95 |
L：2.4/M：1.60 |
L：4.78/M：3.18 |
|
額定電流 Arms |
L：0.84/M：0.84 |
L：1.39/M：139 |
L：2.69/M：2.69 |
|
瞬間最大電流 Arms |
L：252/M：2.52 |
L：4.17/M：4.17 |
L：8.07/M：8.07 |
|
額定轉速 RPM |
L：2000/M：3000 |
|
轉矩常數 N.m/Arms |
L：0.75/M：0.51 |
L：0.73/M：0.53 |
L：0.88/M：058 |
|
轉子質量 |
L：027/M：0.19 |
L：0.33/M：027 |
L：0.64/M：0.64 |
|
機械常數 ms |
L：3.62/M：3.37 |
L：3.44/M：2.50 |
L：2.59/M：1.57 |
|
電子常數 ms |
L：4.50/M：3.46 |
L：4.12/M：3.80 |
L：5.40/M：4.79 |
|
馬達絕緣等級 |
E級 |
|
馬達防水等級 |
IP40 |
|
MB外形尺寸圖 |
L：1/M：4 |
L：2/M：5 |
L：3/M：6 |
核心優勢
我們所研發的無刷伺服電機和驅動器嚴格按照工業標準打造，同時打造多種機型，滿足從小功率到大功率各種不同的應用需求。針對各種工業電機的應用需求我們也深入的了解并且針對性的將產品的性能優化，在滿足基本功能要求的同時確保了高可靠性。
