無刷水泵驅動器解決方案

來源：深圳市鑫海文科技有限公司|發布時間：2019-01-09 12:16

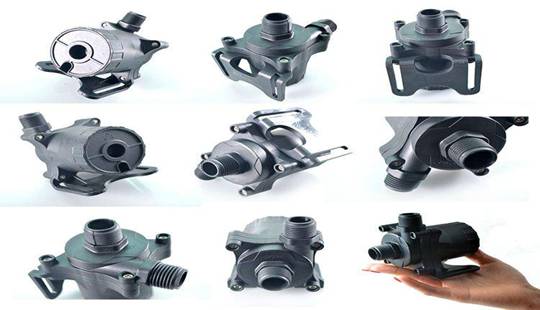

無刷水泵驅動器是由無刷電機轉動帶動葉輪轉動，從而使液體壓力增大以達到傳輸液體作用的機器。無刷水泵驅動主要特點是壽命長，無需保養，體積小效率高，功耗低

方案概述

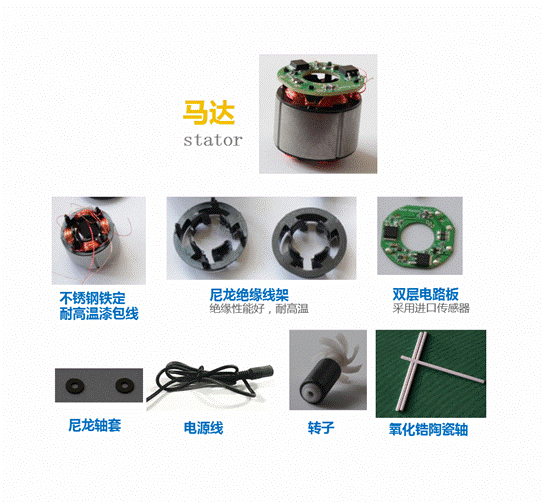

無刷水泵驅動器是由無刷直流磁力驅動泵的磁鐵與葉輪注塑成一體組成電機的轉子，轉子中間有直接注塑成型的軸套，通過高性能陶瓷軸固定在殼體中，電機的定子與電路板部分采用環氧樹脂膠灌封于泵體中，定子與轉子之間有一層薄壁隔離，無需配以傳統的機械軸封，因而是完全密封。電機的扭力是通過矽鋼片上的線圈通電后產生磁場帶動永磁磁鐵工作運轉。無刷直流水泵通過電子換向，無需使用碳刷，磁體轉子和定子矽鋼片都有多級磁場，當磁體轉子相對定子旋轉一個角度后會自動改變磁極方向，使轉子始終保持同級排斥，從而使無刷直流磁力隔離泵有較高的轉速和效率。

方案特色（提供一句標語）

1.壽命長，無需保養，體積小效率高，功耗低
　　2.設計結構優良：水泵頭與電機轉子空腔聯通，電機轉子空腔與電機定子完全隔離，做到完全防水防漏并電機水泵效率高
　　3.安全衛生，環保節能（因是無刷是電子控制換向固無火花產生，無碳刷粉塵污染）。
　　4.水泵的軸心采用高性能陶瓷軸，精度高，耐磨性好,聲音極低，可用于水床循環，水床加熱等

5.水泵中的三相直流水泵可以實現PWM調速，模擬信號輸入調速，電位器手動調速，可以實現對揚程和流量調節。
　　6.三相無刷水泵，具有葉輪轉子卡死保護，反接保護，過載保護，過流保護。
　

。

方案架構/系統流程

客戶故事

有刷水泵由于有碳刷的存在，需要經常清理電機內部的雜物，而且壽命較短。而我司的無刷水泵方案：效率高，壽命長，壽命往往接近上萬小時(滿負荷下)；特別適合晝夜不停連續運轉或者頻繁起停場合，比如做長期在線采樣(24小時晝夜運轉)；上百萬次頻繁起停等；可用外部PLC電路“調速”(即用輸入信號的“占空比”調電機轉速(PWM調速)從而調流量等)、泵可對外輸出方波信號(FG反饋)，甚至可實現恒壓、恒流、恒速等高級應用
